BMS智能控制系統——產品研發事業群

隨著智能建筑技術的不斷發展，其包含的系統及設備也不斷增多，為了讓用戶能夠快速方便地了解建筑設備的運行故障狀態和對某些設備的控制，BMS系統隨之產生。

BMS(Battery Management System，BMS)系統處于建筑智能化管理系統的基礎設備控制層和信息管理層之間，是溝通控制系統與信息管理系統的橋梁。通過BMS系統，用戶可以集中監視各種建筑設備的運行狀態，統計設備的運行參數，可以讓用戶從本地或移動終端聯網，實時監控和管理電池系統。具有可靠的聯動功能，及時處理突發事件。

BMS系統集成的主要模式：

●以硬接點方式進行系統集成

●以串行通訊方式進行系統集成

●以樓宇自控系統BA為平臺進行系統集成

●基于子系統平等方式進行系統集成

BMS系統集成的常見系統：

●樓宇自控系統(BA)

●綜合保安系統 (SA)

●消防系統(FA)

由于BMS系統在智能建筑之中所處的地位，它具有以下特點：

●技術含量高；

●能夠根據實際需要靈活的接入子系統；

●對于子系統及其通訊協議的依賴性比較強；

●真正成熟的產品不多；

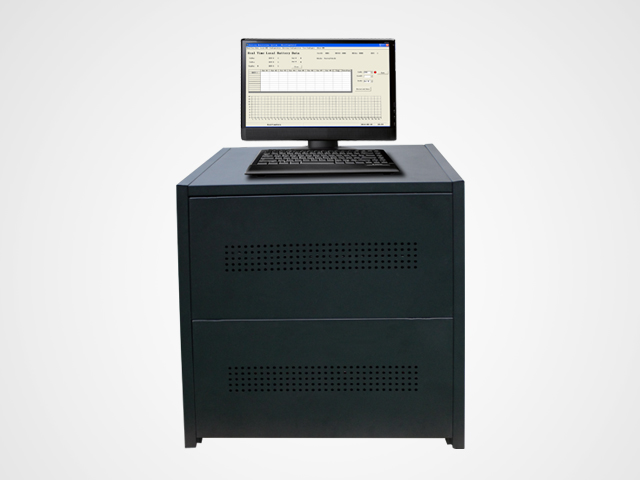

BMS智能控制系統

其中表格為監視S E C U的8節電池的電壓數據和溫度，表格下面是顯示某節電池電壓的曲線圖，表格上面是關于所有S E C U的具體數據，

表格右邊H i s t o r i c a l D a t a是查看電池的歷史數據。而上面S e c u I D和B a t N o這兩個選項是用于讓用戶可以選擇具體監視到某一節電池的電壓。

當發現數據超出電壓時候，用戶需要先設定好短信接收人的號碼，然后只要接上短信發送模板，然后打開功能就可以給客戶或者供應商發送警報，用戶可以設置電池電壓的上限和下限還有溫度的上限，利于適應用戶的工作環境因素等。

在下圖的操控頁面中進行短信發送號碼的相關信息設定，同時 ，還可以設定查詢S E C U的數量，還有連接S Q L數據庫的地址，對數據進行保存，這里除了S Q L數據庫之外，還有A C C E S S本地?cái)?shù)據庫，單無法連接到S Q L數據庫的時候，數據就會保存到A C C E S S本地?cái)?shù)據庫。

下圖是對機械的I D進行更改

該頁面是用于對B M S的工作模式的切換，用戶可以設定在某個時間段內，更改繼電開關的工作狀態而更改B M S的工作類型，下面有6種固定的工作狀態，其中T e s t是用于測試，可以隨時切換S 1 S 2的開關來改變目前的工作狀態，而右上角是將時間寫入到B M S內，可以用于測試設定的工作狀態是否正常運行（注意：切換的時間是根據單片機內的時間，而不是計算機上的時間）或者修改單片機內的時鐘時間
