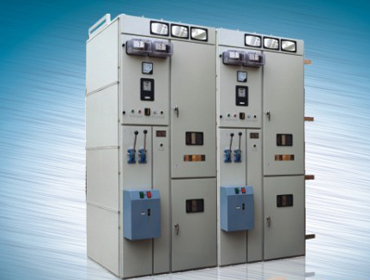

GG-1A(F)固定式高壓開關柜

品牌：任達
型號：GG-1A (F)
更新日期：2015-10-28

產品說明
適用范圍
產品特點
技術參數

1. 產品概述

GG-1A（F）型固定式高壓開關柜是GG-1A型高壓開關柜的改型產品，具有“五防”功能；高壓開關柜適用于三相交流50Hz，額定電壓3.6～12kV的單母線和單母線旁路網絡系統，作為接受和分配電能之用。高壓開關柜內主開關為真空斷路器，高壓政策開關柜符合GB3906-1991標準。 GG-1A（F）型固定式高壓開關柜柜體寬敞，內部空間大，間隙合理、安全，具有安裝、維修方便，運行可靠等特點，主回路方案完整，可以滿足各種供配電系統的需要。

2.產品用途

主要用于接受和分配電能之用, 并對電路進行控制、保護和檢測等功能。

3. 產品使用環境條件

（1）周圍空氣溫度上限：+40℃、下限：-10℃。

（2）海拔：1000m。

（3）室內平均相對濕度不超過90%。

（4）沒有導電塵埃與足以腐蝕和破壞絕緣的氣體場所。

（5）沒有靠近爆炸物為危險的場所。

（6）沒有劇烈震動和顛簸及垂直傾斜度不超過5°的場所。

GG1A型高壓開關柜系固定式具有防誤裝置的高壓開關柜,適用于交流50HZ,額定電壓3.6.10KV,額定電流******至1000A,額定開斷電流******至31.5KA單母線系統中作為接受或分配電能的戶內成套配電高壓設備。

開關設備基本故交結構由50*50*5等邊角鋼焊接而成，其他面板、門、隔板及側板均為薄鋼板制成。GG—1A(F)系列開關柜是在原GG—1A高壓開關柜基礎上加裝“五防”閉鎖裝置和完善的接地系統, 以達到“五防”要求：

1.防止帶電合、分隔離開關；

2.防止誤入帶電隔；

3.防止誤分，合斷路器；

4.防止帶電掛接地線；

5.防止帶地線合隔離開關。

序號	參數名稱		單位	參數值
1	額定電壓		KV	7．2 　12
2	額定電流		A	630 1000 1250 2000 3150
3	額定頻率		HZ	50
4	額定短路開斷電流		K A	20 25 31．5 40
5	額定短時耐受電流		K A	20 25 31．5 40
6	額定峰值耐受電流		K A	50 63 80　　100
7	額定工頻耐受電壓	相間、相對地	KV	42/1 min
7	額定工頻耐受電壓	斷口間	KV	48/1min
8	額定沖擊耐受電壓	相間、相對地	KV	75/1 min
8	額定沖擊耐受電壓	斷口間	KV	85/1 min
9	二次回路控制電壓		V	DC II0 220 AC 110 220
10	外形尺寸(寬×深×高)		mm	1200×1200×3250（標準型）
10	外形尺寸(寬×深×高)		mm	1400（1540）×1400×3250（大電流柜）
