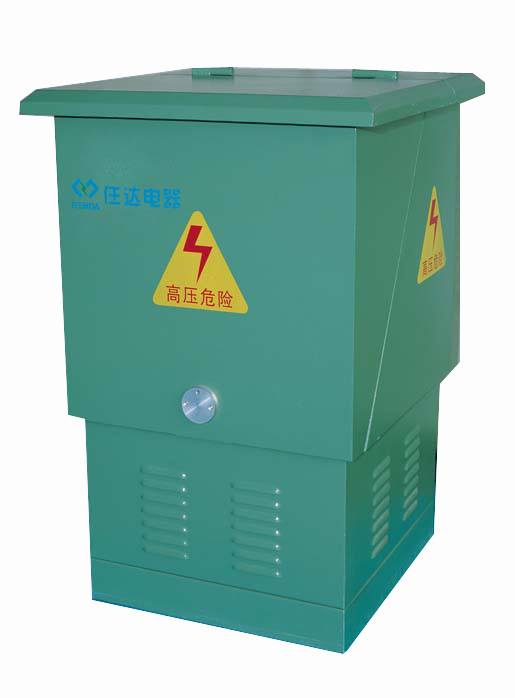

DFW-12 電纜分接箱

品牌：任達
型號：DFW-12
更新日期：2015-10-28

產品說明
適用范圍
產品特點
技術參數

1.產品概述

本產品是采用六氟化硫負荷開關或真空開關做為控制開關（也可不裝），采用可觸摸屏蔽型硅橡膠電纜接頭，具有較強的有負載及空載電纜電流的開斷能力和短路電流的關合能力，并可根據用戶要求增設配裝避雷器及接地故障指示器。

該產品中每條環網聯結線上都可安裝負荷開關或真空短路器，任何一條分支回路都可以自由的退出和投入運行，而其他環網回路不受影響。負荷開關上還可以加裝熔斷器可快速斷開故障回路，并撞擊負荷開關的脫扣器使之分閘，故障回路被隔離，這樣便保證了故障分支的回路的供電連續性。

2.產品用途

DFW-12電纜分接箱，廣泛應用于電力系統的中繼分接及電能分配。是戶外電纜進行匯集與分接的重要電氣設備，分接箱分為普通型電纜分接箱和帶開關電纜分接箱。也可按密封水平分為普通型和防洪型。在城市及工礦企業集中的地區得到廣泛的使用。是實現城市電網電纜化改造，實現環網快供電的******產品。

3. 產品使用環境條件

（1）海拔高度不超過1000m。注：海拔高度超過1000m時，需與制造廠協商。

（2）周圍環境溫度不高于+40℃，24小時內平均不超過+30℃。周圍環境溫度不低于—30℃。

（3）周圍介質無爆炸及易燃危險，無足以損壞絕緣及腐蝕金屬的氣體或蒸汽，無導電塵埃。

（4）無劇烈振動及顛簸，安裝傾斜度不大于5°。

本產品廣泛應用于10KV電力系統中電纜分接。且聯結方式簡單、靈活方便、安全可靠。柜體采用2毫米不銹鋼，堅固耐用。帶電部分用全絕緣，全密封結構。如采用防洪可觸摸行電纜頭，還可以耐洪水侵襲。極大地提高供電可靠性。該產品廣泛用于城市工業小區、住宅小區、商業中心、礦區機場、鐵道、風力發電站，開閉所和鋼鐵、石油化工、水泥等大型企業以及配電網，工程，可大大節省電器設備和電纜的投資，提高可靠性。

（1）采用空氣絕緣。

（2）可擴展用于配電自動化。

（3）結構緊湊，組裝靈活，分布合理，排列整齊，占地面積少，保護度高，功能齊全。

（4）操作安全簡便，互換性能好，短時耐受電流大。

（5）獨特的兼容形式，可以安裝國產、進口各種系列的斷路器。

名稱	參數
額定電壓	12KV
額定頻率	50Hz
額定電流	進入及饋出均為630A
動穩定電流	50kA(峰值)
熱穩定電流	20kA(有效值)4s
絕緣水平	工頻耐壓相間、相對地42kV/1min
沖擊耐壓	相間、相對地75kV(1.2/50μs)
防護等級	IP34
