任達RDHU大功率UPS電源說明：
RDHU系列產品特點及應用領域： RDHU系列UPS可為用戶大中型數據中心、關鍵負載提供穩定的電力環境和可靠的電源保護，滿足用戶對大功率UPS的高可靠性要求。應用雙變換在線式IGBT技術和雙內置微處理器，保證穩定、純凈的正弦波輸出，提供給用戶安全可靠的電源保護。

●在線式雙變換設計，完全隔離市電及油機可能存在的各類電網污染及電網故障對負載的影響。

●輸出功率因數提升至0.9，更適應大規模采用功率因數校正技術的服務器計算機及網絡中心，比傳統UPS帶負載能力增加10%以上。

●采用先進的第6代DSP及全數字控制技術，系統穩定性更高。

●零相移輸出隔離變壓器，減少零地電壓和負載諧波電流對逆變器的影響。

●超強輸出過載及短路能力，確保系統穩定性和極限狀態的系統安全。

●先進的分散式主動并聯技術，無需集中旁路柜，可實現6臺并聯。

●超寬輸入電壓、頻率范圍，適應惡劣電網環境。

●智能化電池管理，自動維護電池，延長使用壽命。

●6英寸超大液晶顯示器，中英文顯示界面，方便用戶使用。

●分層獨立式密閉風道和冗余風扇設計，電路板三防漆防護，內置防塵濾網，具有高效散熱和惡劣環境下的有效防護功能。

●逆變器抗過載能力和抗短路輸出能力極強設備標稱逆變器過載：
110%時可工作60分鐘；125%時可工作10分鐘；165%時可工作1分鐘；200%時可工作30秒（單相）由于采用獨特的限流輸出調控技術，所以當用戶因不慎造成UPS輸出端嚴重過載或短路時，逆變器的輸出電流不會無限增大，從而使該機型具有極強的抗短路和抗階躍負載“沖擊”的能力（注：每臺UPS在出廠前均做過成功的輸出短路測試）。所以，該UPS的逆變器的可靠性極高。
●具有優異的帶三相不平衡負載的能力
帶100%不平衡負載時，其三相相電壓間的不對稱度小于2%，三相相位移不對稱度小于1201%。有的機型雖然可以帶三相不平衡負載，但并未給出不對稱度的指標，或不對稱度較大。這種機型在長期帶三相不平衡負載時，可能會因電壓對稱度飄移而造成負載電源故障。
●增設“ECO”節電模式
在控制電路上可由用戶自由選擇“ECO”工作模式，即當外電網質量較好時，UPS自動為旁路對負載供電，當電網電壓或頻率出現變化或波動時又可自動不間斷轉為逆變器供電。這種供電模式可把UPS整機效率提高到97%（注：此設置一般用于電網質量較好地區）。
●完善的電池管理功能
具有微處理器控制的功能完善的電池管理功能：它包括具有溫度補償功能的電池充電系統；電池充電器限流控制，防過壓充電和過流放電自動保護功能；LCD實時顯示電池充電容量百分比、放電時的實時后備供電時間，以及利用可編程自動測試軟件對電池組執行定期放電功能。
●多種通訊功能
經RS232或RS485通訊接口，用戶可在微機或網絡終端上進入人機對話型菜單運行狀態，在此條件下，借助于機內的自測試和自診斷調控功能，用戶可將UPS運行或報警狀態實時顯示在遠程終端計算機網絡上，當遇到報警情況，可及時向用戶發送E-mail，、呼叫BP機、拔號等方式報警。通過智能化“自診斷”管理系統可向用戶提供80余條數據運行參數信息及報警信息（電壓、電流、頻率、中線電流及電池組的充放電電流和電壓等）。以“堆棧”形式將上述400種電源運行參數自動存貯和顯示。可自動存貯多達500條故障和報警信息，為用戶提供故障分析和統計資料，從而可明顯縮短現場維修時間。

任達RDHU系列:160KVA～400KVA大功率UPS電源(技術指標)
型號		RDHU33160	RDHU33200	RDHU33250	RDHU33300	RDHU33400
額定容量		160KVA	200KVA	250KVA	300KVA	400KVA
額定電壓		380/400/415AC,三相四線
額定頻率		50Hz/60Hz
輸入特性（整流器）
輸入電壓		380/400/415AC,三相四線
電壓范圍		228V～478V
電流諧波		小于等于百分之三
功率因數		大于或等于0.99
頻率范圍		50/60HZ
直流特性
充電器輸出穩壓精度		百分之一
直流紋波低壓		小于等于百分之一
輸出特性（逆變器)
逆變器輸出電壓		380/400/415AC,三相四線
穩態響應時間		小于20ms
功率因數		0.9	1	0.9	1	0.9
帶100%不均衡負載相電壓對稱性		負正百分之一
帶均衡負載相電壓對稱性		負正百分之一
過載能力		125%10分鐘
電壓穩定性	穩態	＜1%(典型值）
	瞬態	＜3%(典型值）
總諧波含量THDv	100%線性負載	＜2%(典型值）
	100%非線性負載	＜5%(典型值）
系統
實測頻率精度(內部時鐘）		±0.05%
充電電流		0.2AXC10
旁路
輸入電壓		380/400/415AC,三相四線
電壓范圍		默認- 4 0 %～+ 2 0 %，其他范圍值可通過軟件設置
工作環境
最大運行高度		≤海拔1000m
溫度		0℃~ 4 0℃
濕度		0 ~ 9 5 %不結露
儲藏溫度		負2 5 7 0°C (不含電池）
噪音		7 4 d B
符合標準		安規IEC60950-1,UL1778;電磁兼容：IEC62040-2
物理特性
毛重(KG)		750		800	850	900
尺寸(MM)		1200ⅹ900ⅹ1900

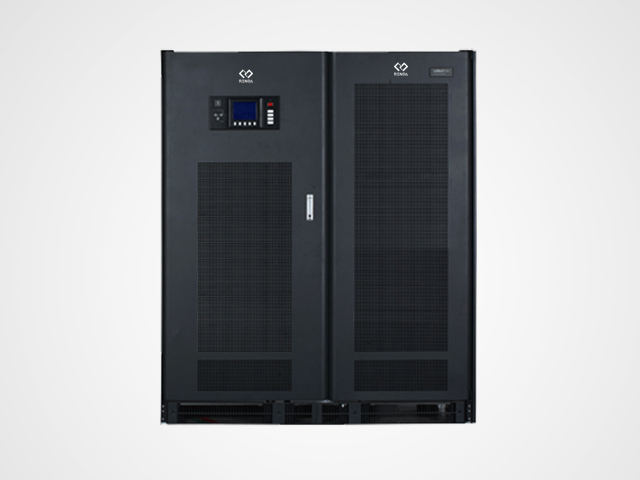

RDHU系列：160KVA～400KVA大功率UPS
