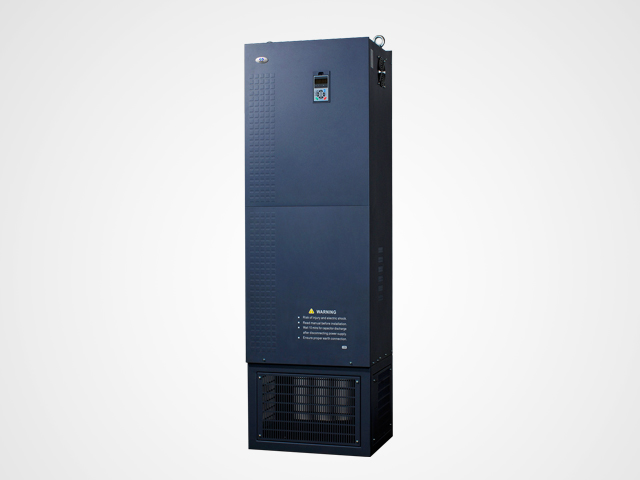

高性能矢量控制型變頻器

品牌：任達
型號：AD300 5.5KW-7.5KW
更新日期：2015-10-29

產品說明
適用范圍
產品特點
技術參數

矢量變頻器技術是基于DQ軸理論而產生的,它的基本思路是把電機的電流分解為D軸電流和Q軸電流,其中D軸電流是勵磁電流,Q軸電流是力矩電流,這樣就可以把交流電機的勵磁電流和力矩電流分開控制,使得交流電機具有和直流電機相似的控制特性,是為交流電機設計的一種理想的控制理論,大大提高了交流電機的控制特性。

矢量控制技術通過坐標變換，將三相系統等效變換為M－T兩相系統，將交流電機定子電流矢量分解成兩個直流分量（即磁通分量和轉矩分量），從而達到分別控制交流電動機的磁通和轉矩的目的，因而可獲得與直流調速系統同樣好的控制效果。

任達高性能高性能矢量控制型變頻器，廣泛應用于工業、數控機床等領域。

任達高性能高性能矢量控制型變頻器，廣泛應用于工業、數控機床等領域，尤其是銑床、加工中心等加工領域。

任達電器實業有限公司是國內知名的專業生產低壓變頻器的高新技術企業，憑借在變頻器領域的領先技術和豐富的管理經驗以及不斷創新的精神，任達一直保持著高速的增長態勢，并深受國內外客戶的青睞與關注。AD300系列高性能矢量變器滿足客戶應用功能需求：

■采用最新高速電機控制專用芯片DSP，確保矢量控制快速響應

■硬件電路模塊化設計，確保電路穩定高效運行

■外觀設計結合歐洲汽車設計理念，線條流暢，外形美觀

■結構采用獨立風道設計，風扇可自由拆卸，散熱性好

■無PG矢量控制、有PG矢量控制、轉矩控制、V/F控制均可選擇

■強大的輸入輸出多功能可編程端子，調速脈沖輸入，兩路模擬量輸出

■獨特的“挖土機”自適應控制特性，對運行期間電機轉矩上限自動限制，有效抑制過流頻繁跳閘

■寬電壓輸入，輸出電壓自動穩壓，瞬間掉電不停機，適應能力更強

■內置先進的 PID 算法，響應快、適應性強、調試簡單； 16 段速控制，簡易PLC 實現定時、定速、定向等多功能邏輯控制，多種靈活的控制方式以滿足各種不同復雜工況要求

■內置國際標準的 MODBUS RTU ASCII 通訊協議，用戶可通過PC/PLC控制上位機等實現變頻器485通訊組網集中控制

任達變頻器技術規格表

功率		0.75	1.5	2.2	3.7	5.5	7.5	11	15	18.5	22	30	37	45	55	75
輸出	電壓	3相O一額定輸入電壓
	額定電流（A）	2.5	4.0	6.0	9.0	13	17	25	32	37	45	60	75	90	110	150
	過載能力	恒轉矩/重載應用：150% 1分鐘，180% 20秒，平方轉矩/輕載應用：120% 1分鐘，150% 1秒
輸入	額定電壓/頻率	3相380V/440V; 50Hz/60Hz
	允許電壓范圍	304V-456V電壓不平衡度:≦3%;允許頗率波動:±5%
	額定電流(A）	3.7	5.4	7.0	10.7	15	20.5	27	35	38.5	46.5	62	76	92	113	157
制動單元		標準內置								需外置
防護等級		IP20
冷卻方式		強制風冷
功率(kW)		90	110	132	160	200	200	250	280	315	355	400	450	500	560
輸出	電壓（V)	3相0~額字愉入電壓
	額定電流(A)	176	210	250	300	380	420	470	540	600	660	730	840	900	950
	過載能力	恒轉矩/重載應用150% 1分鐘, 180% 20秒，平方轉矩/輕載應用:120% 1分鐘，150% 1秒
輸入	額定電壓/頻率	3相380V/440V; 50Hz/60Hz
	允許電壓范圍	304V~456V；電壓不平衡度:≦3%;允許領率波動:士5%
	額定電流〔A)	180	214	256	307	385	430	480	548	610	970	610	850	910	960
制動單元		需外置
防擴等級		IP20
冷卻方式		強制風冷

AD300一T41606/200P及以上產品標配百流電杭器

功率〔kW)		0.4				0.75				1.5				2.2
輸出	電壓（V）	單相0~額定輸入電壓
	額定電流（A）	2.5				4.5				7				10
	過載能力	150% 1分鐘，180% 20秒
輸入	額定電壓/頻率	200V/240V:50Hz/60Hz
	允許電壓/頻率	175V~264V:電壓不平衡度:≤3%;允許頻率波動:±5%
	額定電流（A）	5.3				8.3				14				23
制動單元		標準內置
防護等級		IP20
冷卻方式		強制風冷
