1.產品概述

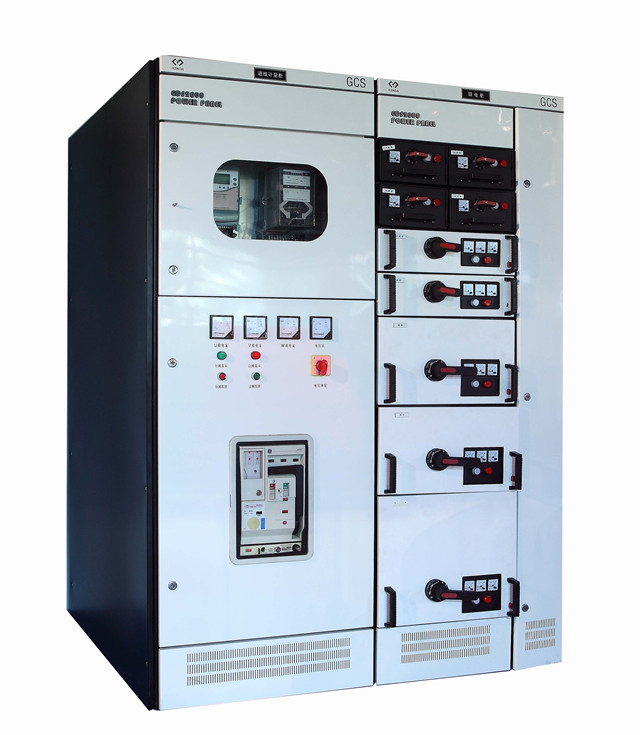

GCS型低壓抽出式開關柜(以下簡稱裝置)是兩部聯合設計組根據行業主管部門、廣大電力用戶及設計單位的要求設計研制出的符合國情,具有較高技術性能指標,能夠適應電力市場發展需要并可與現有引進產品競爭的低壓抽出式開關柜。該裝置目前已被電力用戶廣泛選用。
使用標準:
IEC60439-1《低壓成套開關和控制設備》
GB7251《低壓成套開關設備》
JB/T9661《低壓抽出式成套開關設備》
2.產品用途
在大型發電廠、石化系統等自動化程度高,要求與計算機接口的場所,作為三相交流頻率為50(60)Hz、額定工作電壓為
380(400)n、660v,額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成
套配電裝置。
3. 產品使用環境條件
(1)周?chē)諝鉁囟炔桓哂?span lang="EN-US">+40℃,不低于-5℃。24小時內平均溫度不得+35℃。超過時,需根據實際情況降容運行。
(2)戶內使用,使用地點的海拔高度不得超過2000m。
(3)周?chē)諝庀鄬?duì)濕度在最高溫度為+40℃時不超過50%,在較低溫度時允許有較大的相對濕度,如+20℃時為90%,應
考慮到由于溫度的變化可能會生凝露的影響。
(4)裝置安裝時與垂直面的傾斜度不超過50℃,且整組柜列相對平整(符合GBJ232-82標準)。
(5)裝置應安裝在無劇烈震動和沖擊以及不足以使電器元件受不到應有腐蝕的場所。
裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑等行業的配電系統。在大型發電廠、廠化系統等自動化程度高,要求與計算機接口的場所,作為三相交流頻率為50(60)HZ、額定工作電壓為380V(400)、(660),額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。
1.主構架采用8MF型開口型鋼,型鋼的二側面分別有模數為20mm和100mm的φ9.2mm的安裝孔,內部安裝靈活方便。
2.主構架裝配形式設計為兩種,全組裝式結構和部份(側框和橫梁)焊接式結構,供用戶選擇。
3.裝置的各功能室相互隔離,其隔室分為功能單元室、母線室和電纜室。各室的作用相對獨立。
4.水平主母線采用柜臺平置式排列方式,以增強母線抗電動力的能力,使裝置的主電路具備高短路強度能力的基本措施。
5.電纜隔室的設計使電纜上下進出均十分方便。
6.提高轉接件的熱容量,較大幅度的降低由于轉接件的溫升給接插件、電纜頭、間隔板帶來的附加溫升。
7.功能單元之間、隔室之間的分隔清晰、可靠,不因某一單元的故障而影響其它單元工作,使故障局限在最小范圍。
8.母線平置式排列使裝置的動、熱穩定性好,能承受80/176KA短路電流的沖擊。
9.MCC柜單柜的回路數最多至22回,充分考慮了大單容量發電廠,石化系統等行業自動化電動門(機)群的需要。
10.裝置與外部電纜的連接在電纜隔室中完成,電纜可權上下進出。零序電流互感器置電纜隔室內,使安裝維修方便。
11.同一電源配電系統,可以通過限流電抗器匹配限制短路電流,穩定母線電壓在一定的數值,還可部分降低對元器件短路強度的要求。
12.抽屜單元有足夠數量的二次接插件(1單元及以上為32對,1/2單元為20對),可滿足計算機接口和自控回路對接點數量的要求。
13.抽屜層高的模數為160mm。分為1/2單元、1單元、1.5單元、2單元、3單元五個尺寸系列。單元回路額定電流400A及以下。
14.抽屜改變僅在高度尺寸上變化,其寬度、深度尺寸不變。相同功能單元的抽屜具有良好的互換性。
15.每臺MCC柜最多能安裝11個一單元的抽屜或22個1/2單元的抽屜。
16.抽屜進出線根據電流大小采用不同片數的同一規格片式結構的接插件。
17.1/2單元抽屜與電纜室的轉接采用背板式結構ZJ-2型轉接件。
18.單元抽屜與電纜室的轉接按電流分檔采用相同尺寸棒式或管式結構ZJ-1型轉接件。
19.抽屜面板具有分、合、試驗、抽出等位置的明顯標志。
20.抽屜單元設有機械聯鎖裝置。
主電路額定電壓(V) |
交流380(400)、(600) |
|
輔助電路額定電壓(V) |
交流220、380(400)直流110、220 |
|
額定頻率(HZ) |
50(60) |
|
額定絕緣電壓(V) |
660(1000) |
|
額定電流(A) |
水平母線 |
≦4000 |
垂直母線(MCC) |
1000 |
|
母線額定短時耐受電壓(kA/1S) |
50,80 |
|
母線額定峰值耐受電流(Ka/0.1S) |
105,176 |
|
工頻試驗電壓(V/1 min) |
主電路 |
2500 |
輔助電路 |
1500 |
|
母線 |
三相四線制 |
A.B.C.PEN |
三相五線制 |
A.B.C.PE,N |
|
防護等級 |
IP30 , IP40 |
