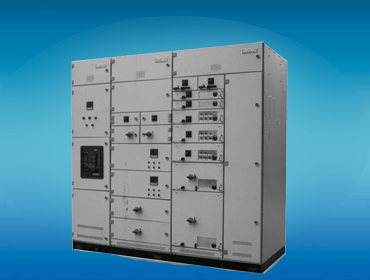

SIVACON型低壓開關柜

品牌：任達
型號：SIVACON
更新日期：2015/10/29

產品說明
適用范圍
產品特點
技術參數

1.產品概述

SIVACON低壓開關柜全稱是SIVACON 8PT低壓成套設備。

SIVACON開關設備是由德國西門子公司精心設計的新型低壓開關成套設備，現已授權由任達集團合作開發生產。

每臺SIVACON開關設備都是完全用標準化和典型化的模塊制成，所有摸板的質量上均符合西門子評定和設計指標。

本設備符合國際電工委員會IEC439-1《低壓成套開關設備和控制設備》、我國GB7251-1997《低壓成套開關設備和控制設備》、我國國家標準與機械工業協會的JB/T9661-1999標準內容，并符合CQC的CCC國家強制認證標準。

2.產品用途

作為電力及輔助系統用配電裝置、動力中心及主配電設備、建筑用配電裝置、生產現場用配電設備中受電、配電之用。

3. 產品使用環境條件

（1）周圍空氣溫度：+5℃~+40℃，24h內其平均溫度不得超過+35℃。

（2）相對濕度：在最高溫度+40℃時，其相對濕度不得超過50%，在較低溫度時，允許有較大的相對濕度。

（3）污染等級：3級

（4）海拔高度：≤2000m（對于在海拔高于2000m處使用的電子設備，用戶應與本公司簽定協議并按此協議進行設計和

使用）

（5）地震烈度：≤8度 6）過電壓類別：Ⅲ

特殊使用條件：如果超出以上條件的規定時，用戶應向本公司提出，并達成專門的協議。

本設備適用于電力工程、高層樓宇、大型建筑、機構、醫院、地下設施、工礦企業等可應用在******額定電流至7400A的各種容量等級的層面上，作為電力及輔助系統用配電裝置、動力中心及主配電設備、建筑用配電裝置、生產現場用配電設備中受電、配電之用。

1. 安全性——通過完全型式試驗（TTA），內部燃弧試驗以及地震試驗驗證。

2. 適用性——可適用于船舶與海上平臺等領域。

3. 靈活性——提供多種形式的組合方案。

4. 高效性——采用通過型式試驗的母線連接方式為低壓配電提供無縫解決方案。

5. 實用性——采用 PROFIBUS DP 實現通信。

6. 靈活性——通過本地的 SIVACON 技術合作伙伴實現全球供應。

1	額定絕緣電壓	1000 V
2	額定工作電壓	690 V
3	額定脈沖承受電壓Uimp	8 kV
4	額定工作頻率	50-60 HZ
5	主母線（基本型）******工作電流	7400 A
6	主母線短時峰值電流	至375 kA
7	配電母線******工作電流	固定式 1400A
7	配電母線******工作電流	條型插接式 2100A
8	配電母線短路峰值電流	至163 kA
9	外殼防護等級 IP30對大于Ø2.5mm固體防護 IP40對大于Ø1.0mm固體防護 IP55對塵埃和任意方向噴水作防護	IP 30, IP 40, IP 42 通風型柜體IP 40, IP 54 非通風型柜體
