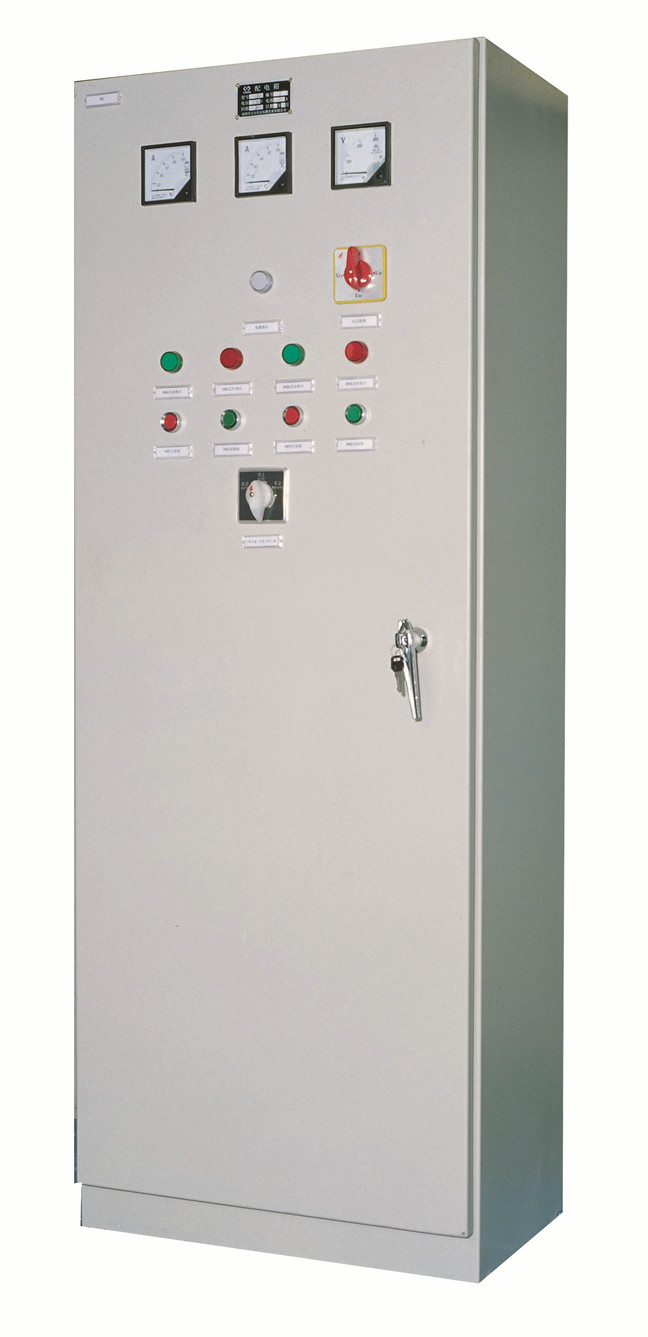

XL系列配電箱

品牌：任達
型號：XL系列
更新日期：2015-10-29

產品說明
適用范圍
產品特點
技術參數

1.產品概述

XL配電箱全稱是XL型低壓動力配電箱。它采用國內自行設計的組件，結構緊湊，檢修方便，線路方案可以靈活組合。配電箱除裝有空氣斷路器作為短路保護外，還裝有接觸器和熱繼電器，箱前門可裝操作按鈕和指示燈等元件。

本設備符合國際電工委員會IEC439-1《低壓開關設備和控制設備裝置》、我國GB7251-1997《低壓開關設備和控制設備裝置》、我國國家標準與機械工業協會的JB/T9661-1999以及CQC的CCC國家強制認證內容。

2.產品用途

XL系列型交流低壓配電箱是交流50HZ，額定電壓380V或660V的三相四線或五線制的低壓配電系統中動力配電及照明之用。

本設備適用于發電廠、變電站、大型建筑、高層樓宇、機場、醫院、劇院、體育場、港口、地下設施、工礦企業等。XL型配電箱在交流電壓500伏及以下的三相四線或三相五線系統作動力配電之用。XL型配電箱系戶內裝置靠墻安裝，屏前檢修。

XL型配電箱屬于封閉式，外殼用鋼板彎制而成，刀熔組合開關操作手柄于箱前右柱上部，可以作為切換電源之用。配電箱前面裝有一只電壓表，指示匯流母線的電壓。配電箱前面有門、門打開后，配電箱內全部設備敞露、便于檢修維護。本配電箱均采用國內自行設計的型組件，具有結構緊湊，檢修方便，線路方案可以靈活組合等特點。配電箱除裝有空氣斷路器和熔斷器作為短路保護外，還裝有接觸器和熱繼電器，箱前門可裝操作按鈕和指示燈。

1.分為兩種型式, 箱體高度為1600mm和1700mm的為普通型, 箱體獨立安裝, 根據要求頂部可開進出線孔; 箱體高度為1800mm的帶頂母線, 箱頂裝有可拆卸的蓋板, 方便母線安裝和拆卸。

2.箱體用型鋼做框架, 門板及側, 后封板均為可拆式, 安裝版及側梁可以調節, 安裝檢修靈活, 方便, 結構緊湊, 通用性好。

3.采用精鑄可調門鉸, 門開啟大于135度。

4.箱體內的安裝支架在元件安裝完后, 可以整體調節。

5.可根據不同的使用環境來安裝進出線, 通用性好, 可多臺組合使用。

1.刀熔組合開關

型號	額定電流（A）	熔體額定電流（A）
HR3—100/34	100	30、40、50、60、80、100
HR3—200/34	200	80、100、120、150、200
HR3—400/34	400	150、200、250、300、350、400
HR3—600/34	600	350、400、450、500、550、600

2.空氣短路器

型號	額定電流（A）	熔體額定電流（A）
DZ20—100	100	16、20、25、32、40、50、60、80、100
DZ20—160	160	16、20、25、30、40、50、60、80、100、125、160
DZ20—225	225	100、125、160、180、200、225
DZ20—250	250	100、125、160、180、200、225、250

3.電流互感器

型號	額定電流（A）	次級電流（A）
LM—0.5	75、100、150、200、300、600	5

4.熔斷器

型號	熔斷器	熔斷體額定電流（A）
RL1—15	15	2、4、5、6、10、51
RL1—60	60	20、25、30、35、40、50、60
RL0—100	100	30、40、50、60、80、100
RL0—200	200	80、100、120、150、200
RL0—400	400	150、200、250、300、350、400

5.交流接觸器

型號	額定電流（A）	吸引線圈電壓（V）
GJ20—10	10	交流 110 220 380
GJ20—25	25
GJ20—40	40
GJ20—63	63
GJ20—100	100
GJ20—160	160

6.儀表

型號	名稱	單位	量限	備注
6L2—A	電流表	A	5、10、5	直接接通
6L2—A	電流表	A	5、10、15、20、30、50、75、100、150、200	經電流互感器接通次級線圈電流（5A）
6L2—V	電壓表	V	250、300、450	直接接通
