1.產品概述

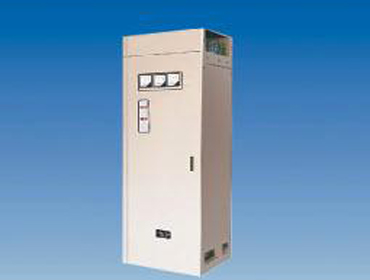

JK型交流低壓電控設備是電控行業更新?lián)Q代產品，系組裝式的低壓成套設備，技術標準完全符合IEC439《低壓成套開關設備和控制設 備》，GB4720《低壓電器電控設備》，GB7251《低壓成套開關設備》，ZBK2004《JK型交流低壓電控設備》等標準。產品主要技術性能指標達 到國外先進工業國家同類產品八十年代初水平。

2.產品用途

JK型交流低壓電控設備作為交流50Hz額定電壓380V、 660V，額定電流至3150A的低壓控制系統中各種籠型和繞線型電動扣控制之用。同時還可作為3150A及以下的低壓電源進線受電和輔助設施供電之用。

3. 產品使用環境條件

（1）周圍空氣溫度上限不得超過＋40℃，下限不低于－5℃，24h內的平均溫度不得超過＋35℃， 運輸與儲存過程中的溫

度可在－25℃至＋55℃的范圍內，短時（不超過24h）的溫度不超過＋70℃。

（2）安裝使用地點的海拔高度不超過2000m。

（3）周圍空氣濕度在最高溫度為＋40℃時不超過50%，在較低溫度時，允許有較大的相對濕度（例如＋20℃時為

90%），但應考慮到由于溫度的變化，有可 能會偶然地產生適度的凝露。

（4）設備所接的電源電壓波動范圍，須保證最低值不低于設備標定額定工作電壓值的90%，最高值不高于設備標定額工作

電壓的110%。

（5）設備使用時，局部環境的污染等級不得超過3級，（有導電污染，或由于預期的凝露使干燥的非導電性污染變?yōu)閷?dǎo)電

性的）。

（6）設備安裝時與垂直面的傾斜度不超過5°。

（7）設備應安裝在無爆炸危險及腐蝕性氣體的場所。

  4.  產品分類

（1） 按使用對象及功能不同產品分為：

a) JKT型-集中組合安裝的通用設備（包括：受電及饋電設備，籠型電動機直接起動電控設備，籠型電動機減壓起動電控設備，繞線型電動機用頻敏起動電控設備， 繞線型電動機用電阻分級起動電控設備，輔助及連鎖控制設備）。

b) JKJ型-單機配套用籠型電動機Y-△起動電控設備。

c) JKM型-單機配套繞線型電動機頻敏起動電控設備。

（2） 按分斷能力的不同分為：

a) JKT1型-分斷能力為15KA；

b) JKT2型-分斷能力為30KA；

c) JKT3型-分斷能力為50KA。

（3） 按結構形式的不同產品分為：

a) 單機配套單獨使用的設備高度為：1200-1800mm；

 b) 集中組合安裝使用的設備高度為2200mm，其中1500A及以上大電流主受電柜為抽屜插入式；

c) 礦井安裝使用的設備高度為1800mm（非防爆型）；

d) 控制板，尺寸為240（480）×800mm. 為選用靈活方便,方案號201～210全為240（480）×800控制板，每個方案均為一個獨立的控制回路可以單獨控制一臺電動機，但不做為單獨的產品，可以在201～210方案任意選擇2～6個規格組成一個控制柜，此時用戶應提供組合示意圖，當選用201～207方案中 3E（63A）及以下規格時，前面必須加裝208號方案作進線保護。

JK型交流低壓電控設備是廣泛用于冶金、礦山、軋機、石化、輕紡、機械加工等工礦企業和發電廠、發電站。

1. 電氣性能：

a) 額定絕緣電壓，500V和600V；

b) 額定工作電壓，380V（全系列產品）和660V（礦用一般型）；

c) 主母線******工作電流3150A；

d) 主母線******短時耐受峰值電流105kA（******值）。

2. 線路方案齊全選用靈活 JK型產品線路方案較齊全，應用范圍廣，共有341種線路方案，1558個規格供選擇其中包括：

a) 受電饋電柜138種方案，760個規格，額定電流至3150A；

b) 籠型和繞線型電動機控制柜146種方案，616個規格，額定電流16-630A；

c) 籠型和繞線型電動機控制板26種方案，75個規格，額定電流16-200A；

d) PC接口用斷電器柜1種方案，1 個規格；

e) 礦用一般型受電及電動機控制柜27種方案，85個規格，額定電流16-630A；

f) 籠型電動機Y-△起動柜（單機配套）1種方案，7個規格，額定電流40-630A；

g) 繞線型電動機頻敏變阻器起動柜（單機配套）2種方案，20個規格，額定電流40-630A。

3. 防護等級符合IEC259和GB4208標準。

IP20-對大于∮12mm固體防護(所有產品均完全滿足).

IP30-熱帶地區(包括干熱和濕熱地區)使用及出口產品防護等級應滿足IP30. 以IP20防護等級為基準，適當降低容量使用，生產廠應結合工程對柜體外殼通風方式做相應處理(例如將外殼上原來開的百葉通風窗，改為嵌裝網眼尺寸小于 2.5×2.5mm的金屬網板).

IP41-對大于∮1mm固體防護及防滴水(適用于礦用一般產品)。
